Аэратор трубчатый КИТ АТ 500x90

4 300 руб.
Поделиться

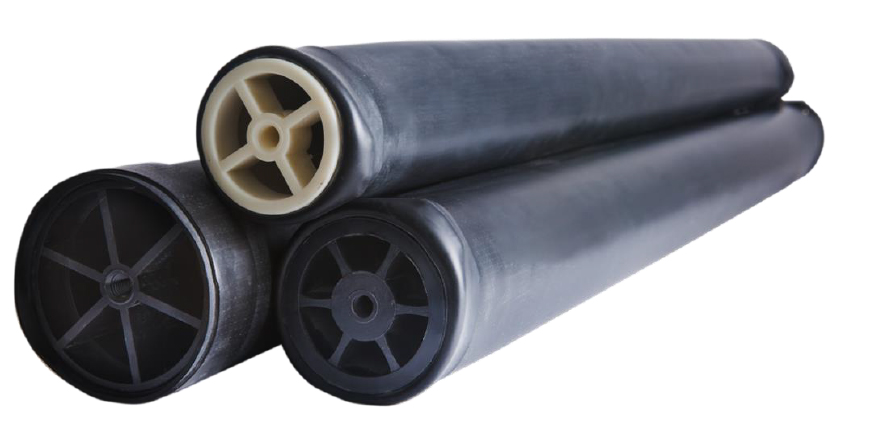

Трубчатый аэратор L=500мм, диаметр 90мм, производительность 4-10 м3/час
Габаритные размеры, мм 500х90(диаметр)
  • Описание
  • Характеристики
  • Отзывы

Назначение
Погружной трубчатый аэратор КИТ Аэро АТ мембранного типа предназначен для насыщения кислородом водного пространства очистных сооружений и рыбных прудов. Аэратор состоит из перфорированной трубы и окружающей его мембраны.

Сферы применения

В аэротенках – применение аэрации является неотъемлемой частью биологической очистки сточных вод от органических загрязнений путем окисления их кислородом воздуха и наращивания биомассы.

Для флотации – применение аэрации в данном случае служит для очистки сточных вод от взвешенных частиц, которые невозможно удалить осаждением. Частицы загрязнения уносятся с потоком пузырьков воздуха, всплывают на поверхность воды, образуя устойчивую пену, которая затем удаляется гребковым механизмом.

В аэробных стабилизаторах - применение аэрации во время стабилизации осадка предотвращает его загнивание и способствует улучшению водоотдающих свойств осадка перед последующей обработкой, обезвоживанием и хранением. Осадок перемешивается с помощью пузырьков воздуха, тем самым исключая образование застойных зон. 3

В водоемах – существование искусственного водоема невозможно без постоянной аэрации. Не аэрируемый водоем быстро «зацветает», приобретает неприглядный вид и становится непригодным для содержания в нем рыбы. Аэрация ускоряет окислительные процессы, тем самым способствует очищению водоема. Насыщение воды кислородом необходимо для поддержания жизни рыбы. Во время работы аэратора в зимний период в водоеме образуются лунки, благодаря которым создается дополнительная аэрация водоёма.

В рыбных хозяйствах - для хранения и перевозки рыбы в непроточных резервуарах используют аэрацию воды, тем самым создавая оптимальные условия для ее существования. Недостаток кислорода при таких условиях особенно ощущается в летнее время.


Условное обозначение трубчатых аэраторов КИТ Аэро АТ

КИТ АТ 75*1000

КИТ А — серия аэраторов;

Т — трубчатый;

75 – диаметр аэратора, мм;

1000 — длина аэратора, мм.

2 Основные технические данные

Габаритные и присоединительные размеры аэратора КИТ Аэро АТ

разм тр аэр.jpg

Модель

L,мм

D,мм

d1

d2

КИТ Аэро АТ 67

1000/750/500

67мм

¾”

M10

КИТ Аэро АТ 75

1000/750/500

75 мм

¾”

M10

КИТ Аэро АТ 90

1000/750/500

90 мм

¾”

M10

КИТ Аэро АТ 110

1000/750/500

110 мм

¾”

M10


Технические характеристики аэраторов КИТ АТ

Модель

КИТ АТ 67 (диаметр 67 мм)

Диаметр

Рабочая подача воздуха, нм³/ч

Рекоменд.

подача воздуха, нм³/ч

Размер пузырьков, мм

Количество пор, шт.

Рабочая зона, м2

Эффективность динамической

оксигенации,

кгО2/кВт*ч

Количество переносимого кислорода,

кгО2/ч

Коэффициент использования

кислорода,

%

Потери на сопротивление, мм вод. ст.

500

1-5

3

0,8-2,1

≈8080

0,4-1

6,5

0,45

> 30

300

750

1-7

5

0,8-2,1

≈12300

0,5-1,3

7

0,55

> 30

300

1000

1,5-12

7

0,8-2,1

≈16880

0,75-1,5

7,5

0,65

> 30

300


Модель

КИТ АТ 75 (диаметр 75 мм)

Длина

Рабочая подача воздуха, нм³/ч

Рекоменд

подача воздуха, нм³/ч

Размер пузырьков, мм

Количество пор, шт.

Рабочая зона, м2

Эффективность динамической

оксигенации,

кгО2/кВт*ч

Количество переносимого кислорода,

кгО2/ч

Коэффициент использования

кислорода,

%

Потери на сопротивление, мм вод. ст.

500

2-7

5

0,8-2,1

≈8650

0,5-1,2

7

0,55

> 30

300

750

3-8

7

0,8-2,1

≈12500

1-1,85

7,5

0,75

> 30

300

1000

4-12

10

0,8-2,1

≈17400

1,5-2,5

8

1,0

> 30

300


Модель

КИТ АТ 90 (диаметр 90 мм)

Длина

Рабочая подача воздуха, нм³/ч

Рекоменд

подача воздуха, нм³/ч

Размер пузырьков, мм

Количество пор, шт.

Рабочая зона, м2

Эффективность динамической

оксигенации,

кгО2/кВт*ч

Количество переносимого кислорода,

кгО2/ч

Коэффициент использования

кислорода,

%

Потери на сопротивление, мм вод. ст.

500

4-10

6

0,8-2,1

≈9620

0,6-1,4

7,25

0,65

> 30

300

750

5-12

8

0,8-2,1

≈15175

1,2-2,2

8

0,85

> 30

300

1000

6-18

12

0,8-2,1

≈19400

1,75-3

8,5

1,25

> 30

300


Модель

КИТ АТ 110 (диаметр 110 мм)

Длина

Рабочая подача воздуха, нм³/ч

Рекоменд

подача воздуха, нм³/ч

Размер пузырьков, мм

Количество пор, шт.

Рабочая зона, м2

Эффективность динамической

оксигенации,

кгО2/кВт*ч

Количество переносимого кислорода,

кгО2/ч

Коэффициент использования

кислорода,

%

Потери на сопротивление, мм вод. ст.

500

6-12

7

0,8-2,1

≈14300

0,7-1,5

7,5

0,85

> 30

300

750

9-18

10

0,8-2,1

≈20400

1,6-3,4

8,5

1,1

> 30

300

1000

12-24

15

0,8-2,1

≈28600

2,5-5,3

9

1,55

> 30

300


Устройство и принцип работы

Трубчатый аэратор состоит из несущего корпуса в виде трубы, двух фиксирующих торцевых крышек закрепленных на концах корпуса, мембраны и хомутов крепления мембраны на крышках. Крышки аэратора выполняют роль креплений для мембраны, одна крышка глухая и имеет резьбу М10 для фиксации аэратора на креплении, вторая крышка расположена с противоположной стороны имеет внутреннею резьбу G3/4” для подключения аэратора к центральному воздуховоду. Мембрана представляет собой полимерный материал с мелкой перфорацией. Перфорация выполнена таким образом, что инфильтрация аэрируемой воды в корпус аэратора исключена.

По подающим трубопроводам в трубчатый аэратор подается воздух с номинальным давлением. Через отверстия в торцевой крышке подаваемый воздух нагнетается в образованную мембраной и воздуховодом полость. При достижении номинального давления в системе, на внешней поверхности мембраны образуются воздушные пузыри.

Главные части аэратора изготовлены: Мембрана- ЭПДМ (этилен-пропилен-диен мономер), силикона; корпус – ПВХ, АБС пластик; крышки – АБС пластик; хомуты- нержавеющая сталь. Мембрана выполнена в виде резинового рукава. Края мембраны закреплены червячными хомутами из нержавеющей стали, которые гарантирует надежное крепление мембраны в корпусе аэратора.

Технология перфорации разработана таким образом, чтобы получить пузырьки размером 0,8-2,1 мм. Мембрана перфорируется изнутри - наружу с помощью ножей специальной формы. В результате образуются трапецеидальные просечки (щели), с вершинами на внешней поверхности мембраны. 6

В ненагруженном состоянии щели мембраны закрыты. При поступлении воздуха в пространство между мембраной и корпусом мембрана растягивается, щели открываются, и воздух в виде мелких пузырьков поступает в аэрируемую жидкость. При прекращении подачи воздуха поры мембраны закрываются, возвращаясь в ненагруженное состояние. Таким образом, мембрана работает как обратный клапан, предотвращая попадание жидкости в воздуховоды аэрационной системы при прекращении подачи воздуха.



Условия установки и эксплуатации
Рабочие характеристики:
-температура окружающей среды не менее +5С
-температура воздуха на входе в систему не более +80С
-уровень рН 4-10
Установка аэраторов начинается с прокладки магистральных воздуховодов (при использовании магистральной или комбинированной схем подключения). Далее последовательно осуществляется монтаж аэраторов в соответствии с проектной схемой. Фиксация трубчатых аэраторов и соединительных трубопроводов осуществляется с помощью специальных креплений.
Температура окружающей среды не должна превышать +45°С.




Производитель (компания) СМЗ
Страна производства Россия
Подсоединение, дюйм 3/4 (внутренняя резьба)
Назначение для аэрации
Габаритные размеры, мм 500х90(диаметр)
